Okablowanie strukturalne w nowym domu – plan przed tynkami

Budowa domu to moment, w którym łatwo skupić się na fundamentach, dachu i wykończeniu, a zapomnieć o czymś, czego później nie widać – o okablowaniu strukturalnym. Tymczasem to właśnie przewody poprowadzone w ścianach przed tynkowaniem decydują o tym, czy w domu będzie stabilny internet, dobrze działający monitoring, alarm i wideodomofon. Okablowanie strukturalne w nowym domu warto zaplanować razem z instalacją elektryczną, bo po położeniu tynków i wylewek każda zmiana oznacza kucie, listwy lub kompromisy. Poniżej podpowiadamy, co uwzględnić w projekcie.

Dlaczego kabel wciąż wygrywa z Wi-Fi?

Sieci bezprzewodowe są coraz szybsze, ale przewód nadal oferuje to, czego radio nie zagwarantuje: stałą przepustowość, brak zakłóceń i niskie opóźnienia. Telewizor, konsola, komputer stacjonarny czy rejestrator kamer działają najlepiej podłączone kablem. Co więcej, nawet nowoczesne Wi-Fi potrzebuje okablowania – punkty dostępowe montowane na suficie najlepiej zasilać i łączyć przewodem. Dobra sieć bezprzewodowa zaczyna się więc od dobrze zaplanowanej sieci kablowej.

Okablowanie strukturalne w nowym domu – od czego zacząć?

Podstawą jest wyznaczenie jednego miejsca, w którym zbiegają się wszystkie przewody. Najczęściej jest to niewielka szafa rack lub szafka teletechniczna w pomieszczeniu gospodarczym, kotłowni, garderobie albo pod schodami. Stamtąd prowadzi się kable w topologii gwiazdy – każdy punkt ma osobny przewód biegnący bezpośrednio do szafy. Takie rozwiązanie ułatwia diagnostykę, rozbudowę i ewentualne zmiany przeznaczenia gniazd.

Jaki kabel wybrać: Cat6 czy Cat6A?

• Cat6 – standard w większości domów. Bez problemu obsługuje gigabitowe połączenia, a na krótszych odcinkach także wyższe prędkości.
• Cat6A – lepiej ekranowany i przystosowany do 10 Gb/s na pełnej długości toru. Jest grubszy i nieco trudniejszy w montażu, ale daje większy zapas na przyszłość, np. dla punktów dostępowych Wi-Fi 7 z portami szybszymi niż 1 Gb/s.

Niezależnie od kategorii ważne są dobrej jakości przewody z miedzianymi żyłami oraz osprzęt tej samej klasy – gniazda, moduły i patch panel. Kabel to element, którego nie wymienia się co kilka lat, więc nie warto na nim oszczędzać.

Gdzie poprowadzić przewody? Lista punktów do przemyślenia

Pokoje i miejsca pracy

W każdym pokoju, który może pełnić funkcję gabinetu lub pokoju dziecka, warto przewidzieć co najmniej jedno podwójne gniazdo sieciowe. W gabinecie przydaje się więcej – komputer, drukarka, stacja dokująca. Lepiej mieć gniazdo, z którego się nie korzysta, niż później prowadzić kabel po listwie.

Strefa RTV

Przy miejscu na telewizor dobrze sprawdzają się dwa lub więcej punktów sieciowych: dla telewizora, konsoli, dekodera czy soundbara. Warto też pomyśleć o pustej rurce między szafką RTV a miejscem montażu telewizora na ścianie.

Punkty dostępowe Wi-Fi na sufitach

Przewody do sufitowych punktów dostępowych to jeden z najważniejszych elementów projektu. Zazwyczaj planuje się przynajmniej jeden punkt na kondygnację, a w większych domach więcej. Zasilanie PoE sprawia, że wystarczy jeden kabel sieciowy – bez dodatkowego gniazdka elektrycznego przy suficie.

Kamery monitoringu

Kamery IP również korzystają z PoE, więc do każdej z nich wystarczy jeden przewód. Punkty montażowe najlepiej ustalić już na etapie stanu surowego: narożniki budynku, wjazd, wejście główne, taras, garaż. Dzięki temu po zakończeniu elewacji nie trzeba wiercić w ocieplonych ścianach. Więcej o samym systemie przeczytasz w opisie usługi monitoringu CCTV.

Alarm i wideodomofon

System alarmowy wymaga przewodów do czujek ruchu, kontaktronów w oknach i drzwiach, sygnalizatorów oraz manipulatorów. Choć istnieją systemy bezprzewodowe, instalacja kablowa w nowym domu jest zwykle tańsza w eksploatacji i nie wymaga wymiany baterii. Podobnie z wideodomofonem – przewód od furtki do wnętrza domu najlepiej ułożyć w peszlu przed wykonaniem ogrodzenia i podjazdu. Szczegóły znajdziesz na stronach systemów alarmowych i wideodomofonów.

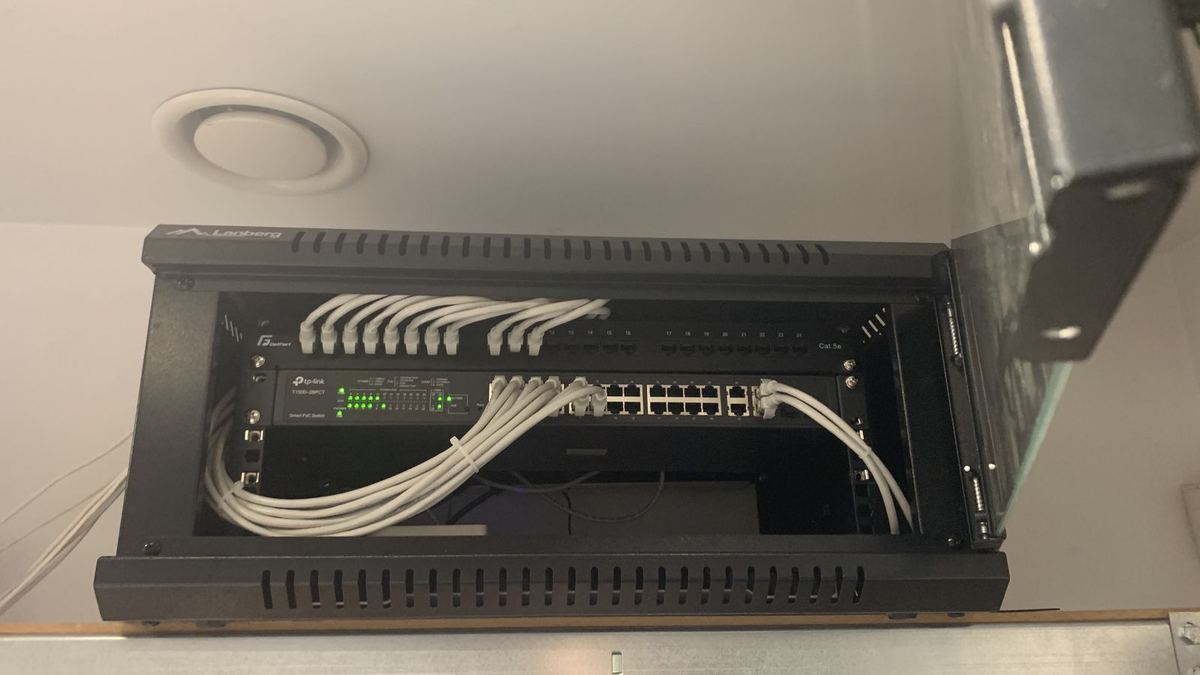

Szafa rack i patch panel – serce instalacji

Wszystkie przewody powinny kończyć się na patch panelu w szafie rack. To uporządkowane miejsce, w którym znajdzie się router, przełącznik (najlepiej z PoE), rejestrator kamer, centrala alarmowa i zasilacz awaryjny UPS. Planując szafę, zwróć uwagę na:

• wystarczającą głębokość i zapas miejsca na kolejne urządzenia,
• wentylację – sprzęt sieciowy i rejestratory wydzielają ciepło,
• osobny obwód elektryczny i kilka gniazd zasilających,
• łatwy dostęp serwisowy, bez przestawiania mebli,
• czytelne opisanie każdego portu, co później bardzo ułatwia serwis.

Wejście światłowodu i łącze od operatora

Coraz więcej domów w regionie ma dostęp do światłowodu w technologii FTTH. Warto wcześniej ustalić, którędy operator wprowadzi przewód do budynku, i przygotować rurę osłonową od granicy działki lub skrzynki zewnętrznej aż do szafy teletechnicznej. Dzięki temu terminal światłowodowy trafi tam, gdzie powinien, a nie w przypadkowe miejsce w przedpokoju. Jeśli łącze ma być realizowane drogą radiową lub przez sieć komórkową, dobrze przewidzieć przewód na poddasze lub dach pod antenę.

Rurki na przyszłość – najtańsze ubezpieczenie

Nie wszystko da się przewidzieć. Dlatego obok przewodów warto położyć puste rury osłonowe, tzw. peszle, między kluczowymi miejscami: szafą rack a poddaszem, garażem, strefą RTV czy ogrodem. W razie potrzeby przeciągnięcie nowego kabla zajmie wtedy kilkanaście minut zamiast całego dnia prac z kuciem ścian. To niewielki wydatek na etapie budowy, który daje dużą elastyczność na lata.

Dlaczego teraz, a nie po wykończeniu?

Ułożenie przewodów w otwartych ścianach i przed wylewkami jest szybkie i czyste. Ta sama praca w wykończonym domu oznacza kucie, malowanie, listwy natynkowe albo rezygnację z części punktów. Dochodzą do tego ograniczenia estetyczne – kabel prowadzony po elewacji czy suficie rzadko wygląda dobrze. Dlatego zachęcamy, by projekt okablowania skonsultować z instalatorem jeszcze przed rozpoczęciem tynków, najlepiej równolegle z elektrykiem. W CSAFE przygotowujemy taki plan, wspólnie z inwestorem ustalając punkty, trasy kabli i miejsce szafy, a następnie wykonujemy instalację i jej pomiary. Zakres naszych prac opisujemy na stronie instalacji sieci LAN.
